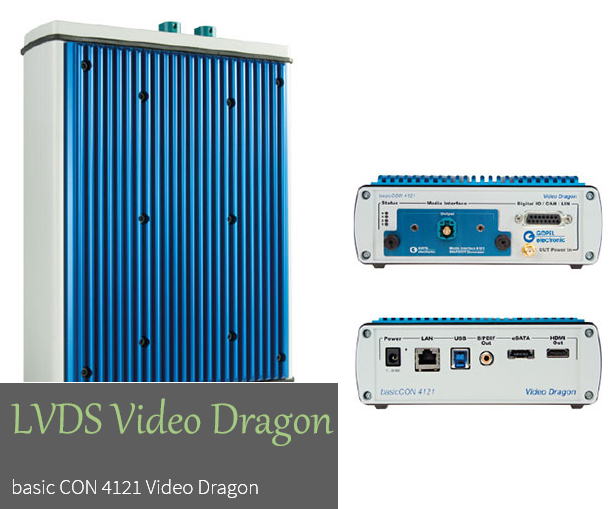

basicCON 4121 - ビデオドラゴン
Video Dragonは、インフォテインメントシステムの画像およびビデオデータを高速接続(LVDS)またはHDMIインタフェースで生成および評価、確認できます。生成および転送されたフレームは、ピクセルレベルで比較できます。
モジュラー方式構造のため、取り付けるオプションにより、Fame grabberまたはframe generatorとして構成することが出来ます。
ビデオドラゴンは、交換可能なシリアライザ/デシリアライザモジュールによって以下の仕様とプロトコルをサポートします。
APIX 1/2
FPDリンクI / II / III
HDMI GMSL(ギガビットマルチメディアシリアルリンク)
双方向性サイドバンドについては、プロトコルI2CまたはSPIを使用して被試験デバイスとデータ通信を行うことができます。ビデオドラゴンで記録されたデータは、フレームグラバーに接続されたディスプレイに直接転送されます。
